14. MPIクラスターを作ろう！ - qn24bを動かしてみる

前回からのつづきです。
13. MPIクラスターを作ろう！ - 姫野ベンチをもう少し動かしてみる - 電子計算記

前回までの姫野ベンチはちょっと難しかったので、もっと簡単にノードを増やすとスケールするのがわかるようなベンチマークを動かしてみましょう。

ということで、今回はqn24bです。Nクイーン問題が何かはリンク先をどうぞ。
N-queens

あまりメジャーじゃないかもしれませんが、私は10年以上前から愛用しています。というのも

・コードがシンプルでわかりやすい
・逐次版、OpenMP版、MPI版といろいろな実装がある
・OpenMP版は単純な分割による並列化、MPI版はMaster-Worker型による並列化と様々な実装がとれる
・並列化後のプロセス/スレッド間のデータのやりとりがほぼないので、スケールしやすい
→ということで、並列分散プログラミングの勉強には最適な題材なのです。
　新しい並列計算環境がでてきたら、まずはこのqn24bをポーティングしたりもしてます。

ベンチマークソフトとしても特徴的で、この手のベンチマークツールは浮動小数点演算の処理性能を計測するものが多い中、qn24bは整数演算が主なのです。

では早速はじめていきましょう。

mpiuser@compute-1:~$ wget http://www.arch.cs.titech.ac.jp/~kise/nq/package/qn24b-version1.0.tgz
mpiuser@compute-1:~$ mkdir /nfs/qn24b
mpiuser@compute-1:~$ tar zxf qn24b-version1.0.tgz -C /nfs/qn24b
mpiuser@compute-1:~$ cd /nfs/qn24b/version1.0/mpi/

次にmakeしたいところですが、1点修正が必要です。
Makefileの9行目の-staticオプションを削除してください。
mpicc -Wall -O2 $(SRC) -o $(TRG)
あとはmakeするだけです。

mpiuser@compute-1:/nfs/qn24b/version1.0/mpi$ make

実行は、問題サイズ（Nクイーン問題のNの部分）を入れるのが必要になります。このNの値が大きいほど、計算量も大きくなり時間がかかります。
例えば16クイーン問題を4プロセスで動かすときは以下になります。

mpiuser@compute-1:/nfs/qn24b/version1.0/mpi$ mpirun -np 4 --hostfile ~/my_hosts ./qn24b_mpi 16
〜省略〜
003 : 09839 09844 0000000000001050 099.95 00000.00 Tue Jan  9 00:02:14 2018
002 : 09841 09844 0000000000000944 099.96 00000.00 Tue Jan  9 00:02:14 2018
001 : 09840 09844 0000000000001160 099.97 00000.00 Tue Jan  9 00:02:14 2018
003 : 09842 09844 0000000000000994 099.98 00000.00 Tue Jan  9 00:02:14 2018
002 : 09843 09844 0000000000000878 099.99 00000.00 Tue Jan  9 00:02:14 2018
001 : 09844 09844 0000000000000650 100.00 00000.00 Tue Jan  9 00:02:14 2018
=============================================
qn24b MPI version 1.0.0 2004-06-16
problem size n        : 16
total   solutions     : 14772512
correct solutions     : 14772512
million solutions/sec : 6.018
elapsed time (sec)    : 2.455
=============================================

total solutionsとcorrect solutions が一致していれば計算処理は成功です。
ベンチマークのスコアとして秒あたりの処理数であるmillion solutions/sec（値が大きいほど高速）か、処理時間のelapsed time (sec)（値が小さいほど高速）にあたります。
このとき、Master-Worker型で動くので実際に計算処理しているのは4プロセス中3プロセスということになります。

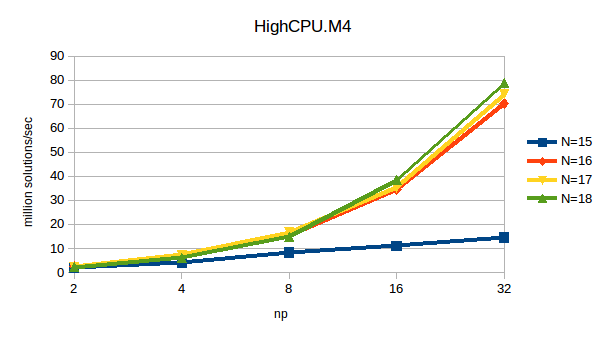

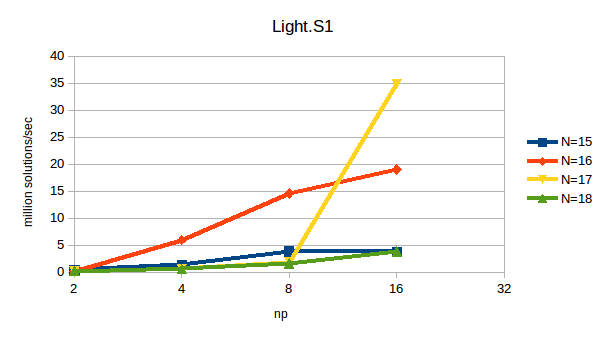

では、Light.S1とHighCPU.M4をそれぞれ16台づつ並べた結果をグラフ化してみましょう。

f:id:fujish:20180109010640p:plain
f:id:fujish:20180109010821p:plain
